(주)화소

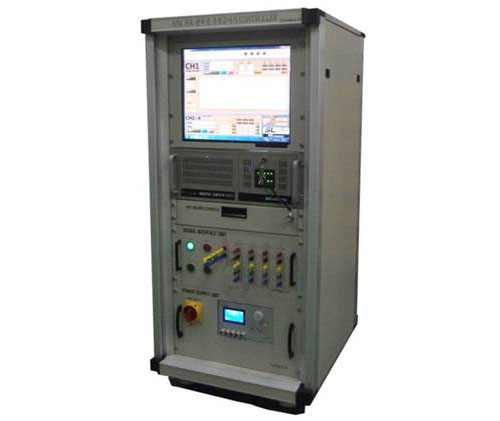

FFT & Vision 검사기

제품명   FFT & Vision 검사기

개요   자동차 AHU Controller 성능 및 외관 Vision 검사 장비

설명   A. Function

1). 이송방식 : Index 회전 방식.
2). Button 기능검사 : Pusher Cylinder 적용.
3). Knob 기능검사 : Motor 회전방식.
4). 검사항목 : Controller 각 기능검사 및 CAN 통신을 통한 기능 작동.
5). Load-Unload를 제외한 자동검사 기능.
6). PC를 사용한 양,불 수량 적산 방식.

B. Description

1). 검사제품 품질관리 이력 추적이 가능 함





Lever류 회전 Type 성능 시험기

제품명   Lever류 회전 Type 성능 시험기

개요   자동차 Gear Lever 혹은 Pedal의 부품들을 상온에서 각종 성능을 검사하는 성능검사기 임.

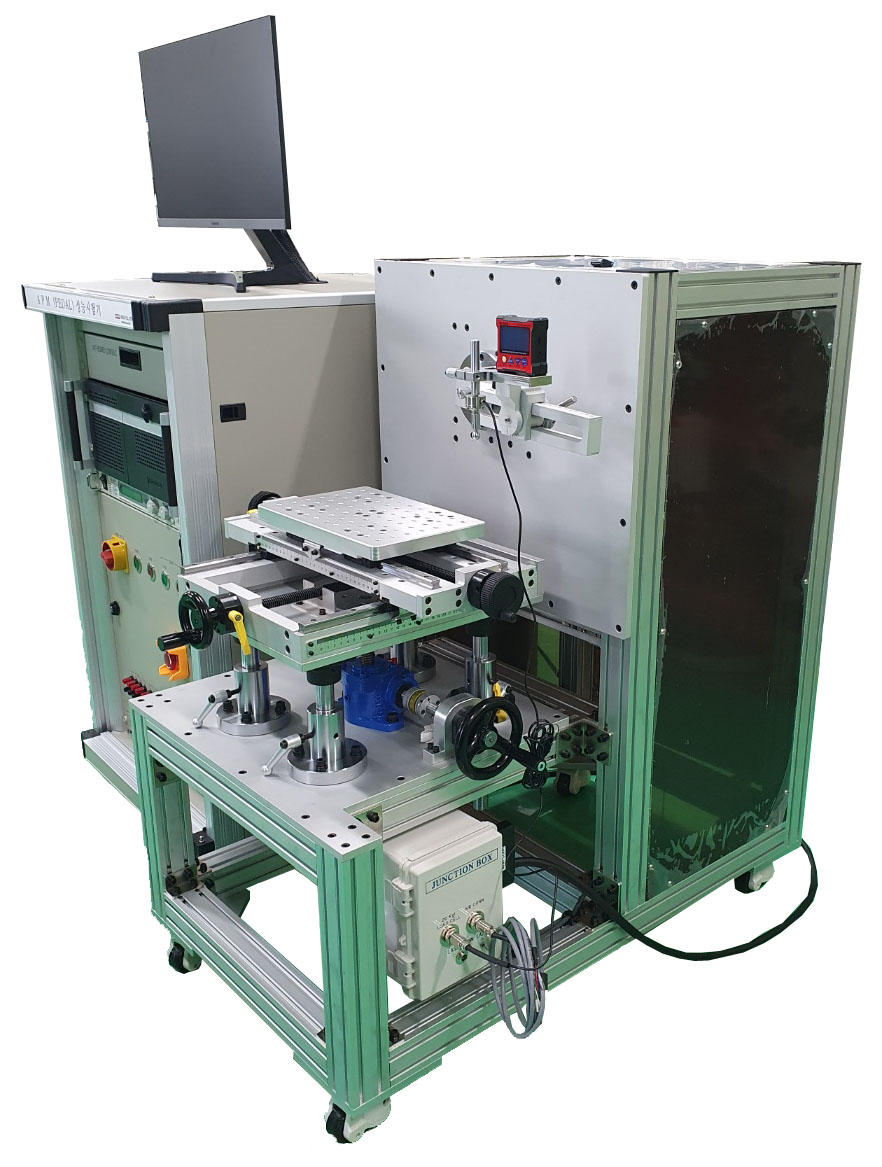

설명   1. Function

1). 시료 Test Temp : 상온.
2). 적용 시료 : Lever & Pedal 과 같은 회전체 적용.
3). 시료 내부의 Pull-Up / Pull-Down Resistor 및
By-Pass Condenser등을 외부에서 임의로
구성이 가능 함.
4). Pusher Arm의 회전각도를 Remote 방식으로
제어가 가능 함.
5). 최대 회전 사용 가압력 : 500Kgf.
6). CW / CCW 각각의 방향 시험이 가능 함.
7). 적용 Soft-ware : LabView
8). 검사 Data Back-Up 기능 가능.
9). 적용 Load-Cell : 20Kgf / 100Kgf / 500Kgf

2. Description

1). 개발제품의 성능 및 기능 검사용.
2). 각 특성 Graph 표시 및 Excel 저장 가능.

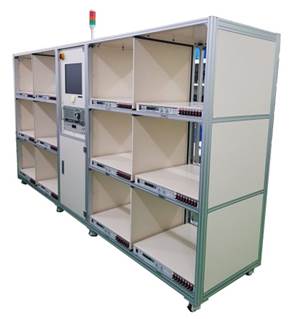

12 Cell Light Up 장기내열 시험기

제품명   12 Cell Light Up 장기내열 시험기

개요   자동차 Head & Rear Lamp Ass’y를 실차 탑재조건으로 상온에서 실부하 점등 조건으로 내구성 검사하는 시험기

설명   1. Function

1). 시료 Test Temp : 상온.
2). 시료 수량 : 12 Cell.
3). Cell 별 분리벽이 탈착식으로 크기가 큰 시료도
탑재가 가능 함.
4). 각 Cell 별로 8 Channel 출력으로 구성이 됐으며,
점등방식은 Channel 별 PWM / Duty 제어가 가능 함.
5). 전압변동폭 : 0.1 V 이내.
6). 각 Channel 별 소모전류 감시 기능.
7). 불량 발생시점 검사 횟수 표시.
8). 적용 Soft-ware : LabView
9). 검사 Data Back-Up 기능 가능.
10). 각 Cell 별 마다 1개씩 전용 Power Supply 적용.

2. Description

1). 개발제품의 성능 및 기능 검사용.

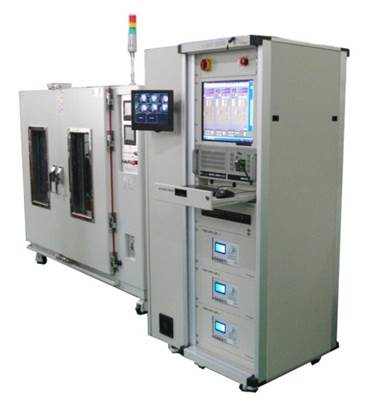

Button Type 변속기 내구 시험기

제품명   Button Type 변속기 내구 시험기

개요   Button으로 작동이 되는 자동차 자동 변속기 Shifter Durability Tester

설명   1. Function

1) Chamber Capa : -50℃ ~ +100℃
시료 Test Temp : -40℃ ~ +80℃
2) 동시검사 시료수량 : 3EA.
3) Button 가압력 설정 가능(0~2Kg)
4) Button 가압속도 설정 가능.(0~20mm/S)
5) Can 통신 Channel : 시료당 2Ch
6) 시료 공급전압 : 0~30VDC / 5A (설정가능)
7) 시료 작동 상태를 육안검사 및 영상 저장이 가능 함.
8) 적용 Soft-ware : LabView
9) 검사 Data Back-Up.
10) 시료당 Button 수량 : 5 Button.

2. Description

1) 개발제품의 성능 및 기능 검사용.





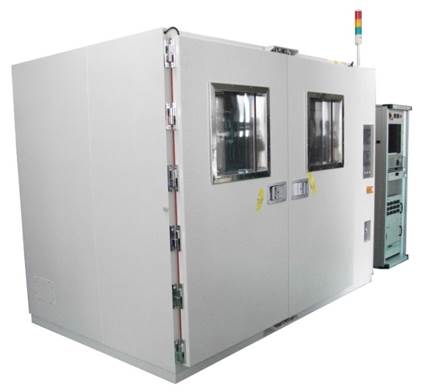

HAZE 시험기

제품명   HAZE 시험기

개요   자동차 Head & Rear Lamp Ass’y를 실차 탑재조건으로 Lamp Lens의 Haze 상태를 검사하는 시험기

설명   1. Function

1) 시료 Test Temp : 상온 ~ 섭씨 100도.
2) 검사환경온도 : 섭씨 0 ~ 100도.
3) 점등 Channel : 상부 : 6Ch / 하부 : 6Ch Total 12Ch
4) 점등조건 : PWM / Turn-Signal / Head-Lamp.
5) 풍속 : 1.5m/s (풍속 가변이 가능 함)
6) Fan 작동은 VVVF를 적용 함.
7) 시험공간 확대를 위하여 2단 Fan 적용 함.
8) 적용 Soft-ware : LabView
9) 검사 Data Back-Up.
10) 풍량, 풍속 Check 기능 없음.

2. Description

1) 개발제품의 성능 및 기능 검사용.

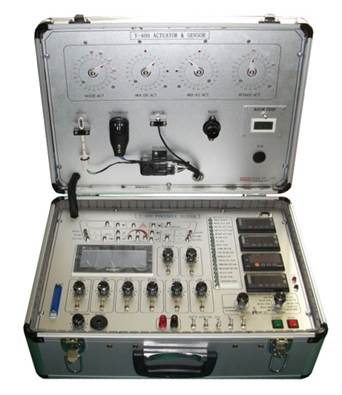

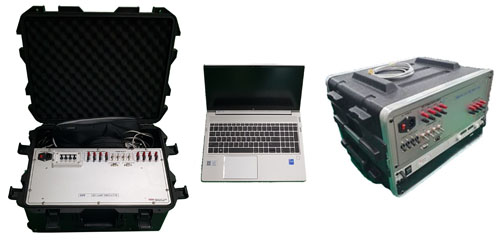

Portable 검사기

제품명   Portable 검사기

개요   Car Air Controller Portable 검사기

설명   a. Function

1). 휴대용 Type임으로 휴대가 용이함.
2). Micro Process를 이용하여 신뢰성을 높임.
3). 현장과 동일한 부하를 이용하므로 검사 오류를 감소.
4). 검사자 임의 / 내부 / 외부의 3단계로
Sensor 입력값을 선택으로 실질적 검사 가능.
5). Touch Panel을 적용하여 MMI 성능 향상.
6). Sensor 종류
* Auto-Def
* Car-Speed
* AQS Sensor
* AMB Sensor
* Incar Sensor
* Intake Sensor
* Water Sensor
* Sun Sensor

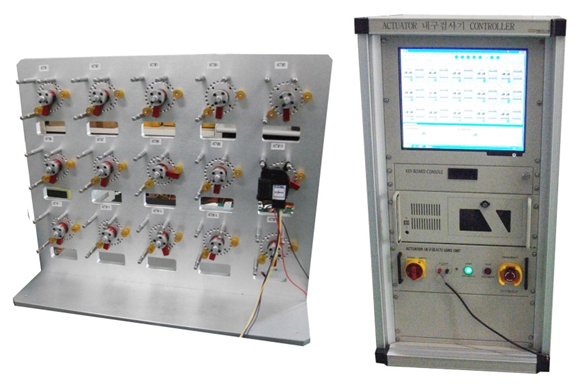

Actuator 내구검사기

제품명   Actuator 내구검사기

개요   Actuator 내구 검사기

설명   a. Function

1). 적용 Actuator Channel : 15 Channel.
2). Slip Clutch를 적용 함.
3). 작동횟수 : 3000 Cylinder 이상
4). Stall 감지 기능
5). 부하용 Power 용량 : 0~30V / 30A
6). 운전 전류 검출.
7). Stall 전류 검출.
8). Soft Ware : LabView
8). 검사 Data Back-Up.
9). 측정 Data Monitor Graphic Display

b. Discription

1). 개발제품의 성능 및 내구성 측정용.





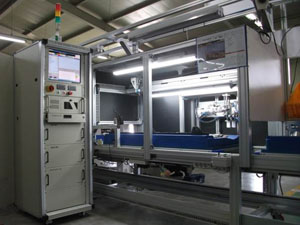

Package Vision 검사기

제품명   Package Vision 검사기

개요   JF Package 기능 및 부품 검사기

설명   a. 검사항목

1). Stop Lamp 점등 및 전류검사
2). 화스너 혼입 검사.
3). Speaker 색상 검사. (하부 3-Point Vision 검사)
4). Vision 검사 (Pad 유무)
5). Pad 높이 검사

b. 검사방법

1). Pusher 및 회전 Actuator 적용
2). Vision 검사 : Camera를 이용한 부품 유무 및
색상검사.

c. 운용 Program : LabView





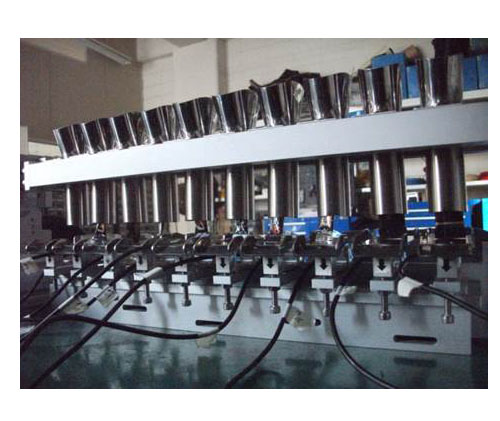

Stick 제품 무게불량 검출기

제품명   Stick 제품 무게불량 검출기

개요   Stick Coffee 무게불량 검출기

설명   a. Function

1). 1회 동시 Stick 검사 개수 : 10 Channel.
2). 최소 개량 무게 : 1g +-0.2g.
3). 측정 시간 : 1초 이내.
4). 측정 후 무게 양/불에 따라 양품, 불량 위치로 자동 배출.
4). 양품 및 불량 배출 위치 및 속도는 각각 가변이 가능 함.
5). 양/불 배출 장치는 Servo Motor를 적용 함.
6). 측정 상/하한 값은 동시 수정이 가능 함.
7). 기존장비와 Interlock 가능 함.
8). 공포(빈봉지)의 출하를 방지하며, 균일한 제품 출하로 품질의 향상을 기대할 수 있음.
9). Controller & Touch Panel 적용으로 사용이 용이 함.





고속 Data 측정기

제품명   고속 Data 측정기

개요   자동차 Accel Pedal 반복 신호 측정기

설명   a. Function

1). Pedal에 Power를 투입시 제품 응답 특성 Data 측정.
2). 최대검사 횟수 : 20만회 이상.
3). 고속 Data 측정속도 : 1uS. / 1Channel
4). 저속 Data 측정속도 20mS / 3Channel.
5). 부하용 Power 용량 : 0~30V / 5A
6). 각 Channel 당 3 Point 입력 Pot를 구성함.
7). 적용 Soft-ware : LabView
8). 검사 Data Back-Up.
9). 측정 Data Monitor Graphic Display

b. Discription

1). 개발제품의 성능 및 반응 Data 측정용 .

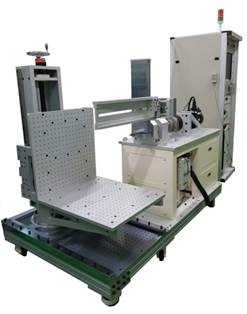

APM 작동 내구 시험기

제품명   APM 작동 내구 시험기

개요   자동차 Accelerator Pedal 성능 및 내구 시험기

설명   a). Function.

1). Pedal 회전각도 측정
2). 100만회 이상 내구 시험
3). 최대 초당 2 Cycle 검사 가능
4). 작동 구간 별 속도 변경 가능
5). 작동 신호 2Ch Data 측정
6). 온도 -40~+80도의 환경에서 검사가 가능 함
7). 적용 Software : LabView
8). 검사 Data Back-Up
9). 검사 불량 시 자동 Data 저장 기능 가능


b). Discription

1). 개발 제품의 성능 및 기능 검사용

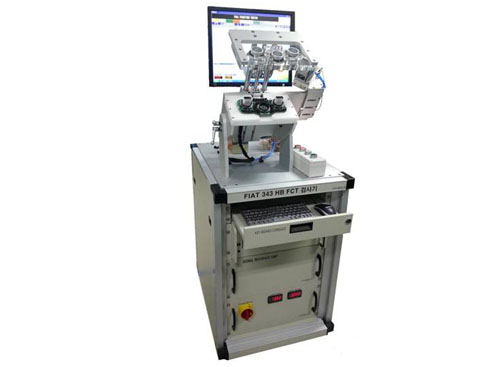

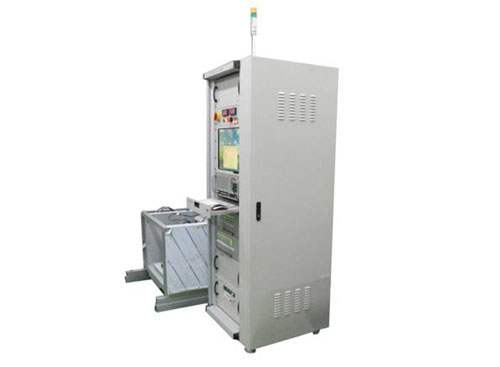

Final Circuit Tester (FCT)

제품명   Final Circuit Tester (FCT)

개요   Final Circuit Tester

설명   a). 기능검사.

1). 완제품 조립 전 각 기능 검사
2). 완제품과 같은 Button 설치
3). CAN 통신 Data 송수신


b). PCB Barcode Scanner 부착.

1). 합격시 자동 Punch Marking 기능 부착





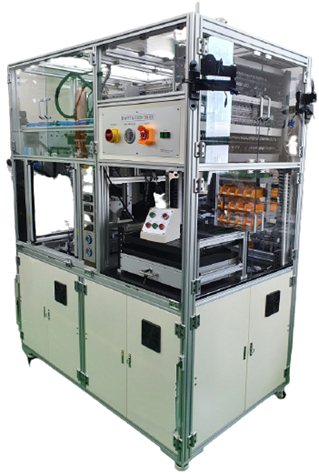

Vision 검사기

제품명   Vision 검사기

개요   Vision Visual 검사기

설명   a). Function.

1). Jig에 검사물 장착 후 암실로 회전 장착 됨
2). Strobe Type Illuminator 적용.
3). 문자 및 그림등의 형상 검사 가능.
4). Operator가 임의로 검사 조건을 설정 가능 함.
5). PC를 적용하여 각 검사 Data를 Back-Up함.


b). Mechanism Ass’y

1). 암실을 적용하여 외란을 방지 함.
2). 암실 이동이 회전 Type이므로 검사시간
단축이 용이하며, 외관이 Simple함.





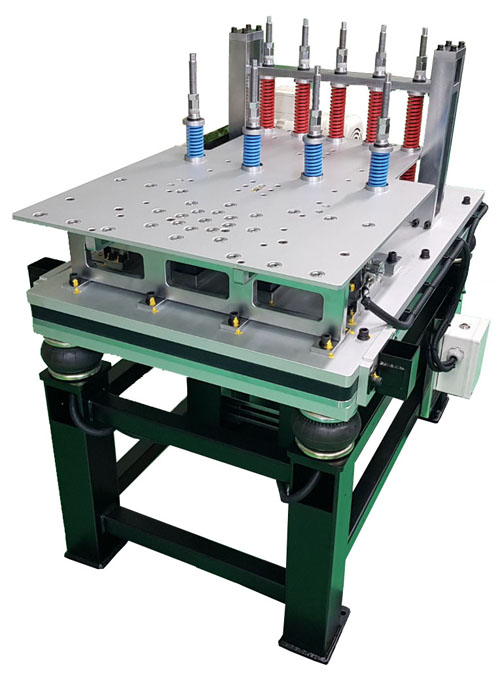

Full Function Tester

제품명   Full Function Tester

개요   Full Function Tester

설명   a). Function.

1). 생산제품의 모든 성능 및 기능을 실부하 혹은
유사부하를 이용하여 각각의 조건을 입력하고
각조건의 입력대비 출력의 기능을 검사함.
2). 각 검사 Data를 Back-Up 함.
3). 각각의 입,출력을 Operator가 설정 가능 함.
4). 제품의 Bar-Code 출력 및 Scanner로
이력 관리가 가능 함.


b). Mechanism System

1). 제품 투입 및 배출을 제외한 무인 자동검사
기능임.
2). 각 신호는 Contactor Pin을 통하여 link됨.





ABC Pedal 내구 시험기

제품명   ABC Pedal 내구 시험기

개요   자동차 Accel / Brake / Clutch Pedal 내구 시험기

설명   1. Function

1). Pedal 하중 측정.
2). Pedal의 작동 변위량 검사 가능.
3). Pedal에 실부하 Setting 가능.
4). -40~+80도의 환경에서 검사가 가능 함.
5). Air Receiver Tank 적용
6). 검사 불량 시 자동 Data 저장 기능 가능.
7). 적용 Soft-ware : LabView
8). 검사 Data Back-Up.


2. Discription

1). 개발제품의 성능 및 기능 검사용.
