Vision 검사기


제품명		Vision 검사기

개요		Vision Visual 검사기

설명		1. Function a) Jig에 검사물 장착 후 암실로 이송 됨 b) Strobe Type Illuminator 적용 c) 문자 및 그림등의 형상 검사 가능 d) Operator가 임의로 검사 조건을 설정 가능 함 e) PC를 적용하여 각 검사 Data를 Image, Txt 및 Excel 파일로 Back-Up함 2. Mechanism Ass'y a) 암실을 적용하여 외란을 방지 함 b) 전용 Jig 및 LM Guide를 적용하여 작동이 원만 함

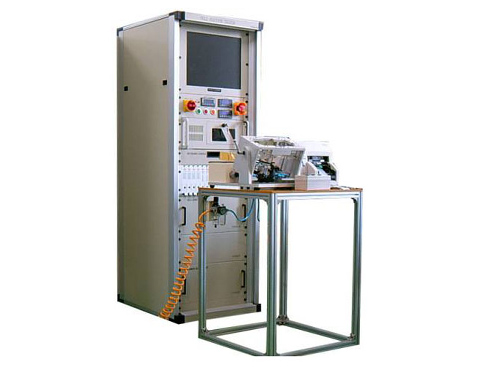

Full Function Tester


제품명		Full Function Tester

개요		Full Function Tester

설명		1. Function a) 생산제품의 모든 성능 및 기능을 실부하 혹은 유사부하를 이용하여 각각의 조건을 입력하고 각 조건의 입력 대비 출력의 기능을 검사 함 b) 각 검사 Data를 Txt 및 Excel 파일로 Back-Up 함 c) 각각의 입,출력을 Operator가 설정 가능 함 d) 제품의 Barcode 출력 및 Scanner로 이력 관리가 가능 함 2. Mechanism System a) 검사 Jig 상단만 교체하여 다품종 적용 가능 b) 각 신호는 Contacter Pin을 통하여 link됨

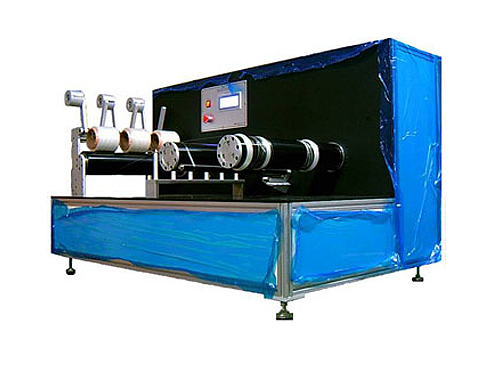

Max DR 측정기 Test M/C


제품명		Max DR 측정기 Test M/C

개요		스판덱스 및 탄성사등 원사의 인장력 측정기

설명		1. Function a) 고탄성 원사의 인장력 측정용 b) 측정시간 설정 가능 c) 1RPM ~ 500RPM 설정 가능 함 d) 단위 시간당 RPM 자동 설정 가능 2. Mechanism Ass'y a) 최대 6개의 지관을 적재함으로 비교 평가가 용이 함 b) Loading, Guide, Unloading Roller 적용

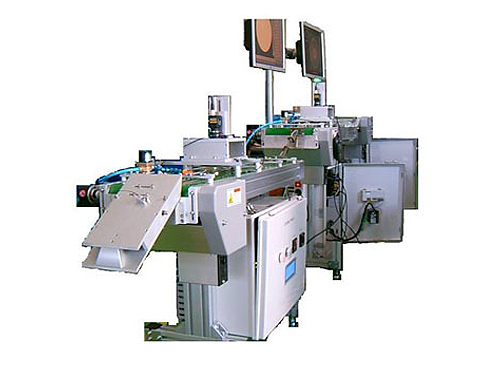

Bottle Cap Vision 검사기


제품명		Bottle Cap Vision 검사기

개요		Bottle Cap Vision Inspection Equipment.

설명		1. Function a) Check Speed : 12~15EA / 초 b) Check Section : Cap Inside / Cap Outside c) 불량 배출 방법 : Air Shoot type d) Reject 배출 Distance Presetting 가능 e) Accept Counter 기능 2. Mechanism Ass'y a) Conveyor Movement b) Twist Chute, Guide rail 적용

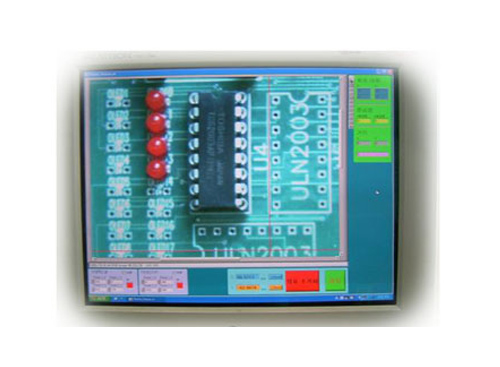

PCB 부품 Vision 검사기


제품명		PCB 부품 Vision 검사기

개요		각 위치 별 부품 형태 검사

설명		1. 각 위치 별 부품 형태 검사 a) 미 삽입 및 오 삽입의 불량 검출 b) PCB 종류별 Movement Programming 가능 c) Syncro Illumination 2. Mechanism Ass'y a) X-Y Robot Movement b) Servo Motor 적용

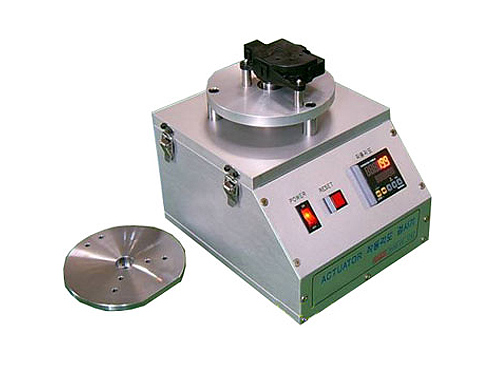

Actuator 실 부하 각도 검사기


제품명		Actuator 실 부하 각도 검사기

개요		자동차 공조용 Actuator 검사기

설명		1. 검사방식 a) 실부하 설정 (4Kg ~10Kg) b) Master Gauge Plate를 이용하여 정위치 확인 c) 검사 시료 Setting d) 시료를 작동하여 전류검사 e) 시료를 작동하여 위치별 각도 검사 2. 구동방식 : Actuator에 규정전압을 인가하여 작동함 3. Torque 장치 : Slip Clutch 적용

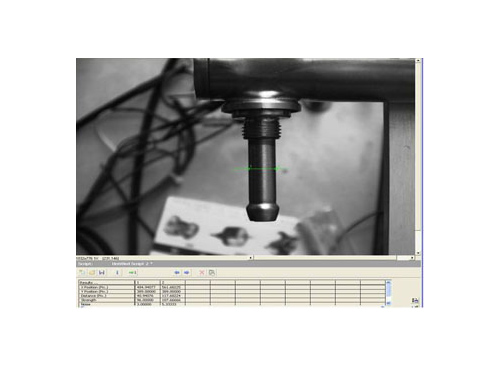

Vision 검사기


제품명		Vision 검사기

개요		Pipe Nipple 치수 측정 검사기

설명		1. 좌 상단 검사 Data a) 좌 상단 Nipple 중심의 1번 치수 : 40.94076 b) 좌 상단 Nipple 중심의 2번 치수 : 117.68224 c) b)-a) = 76.74148(Pixel) 2. 좌 하단 검사 Data a) 좌 하단 Nipple 중심의 1번 치수 : 27.35799 b) 좌 하단 Nipple 중심의 1번 치수 : 104.13761 c) b)-a) = 76.77962(Pixel) 3. 검사오차 : 0.03814(Pixel) 4. 실제품의 Dimension : 8.15mm 5. 1Pixel = 0.1061479mm 6. 실오차 길이 : 0.0040484mm

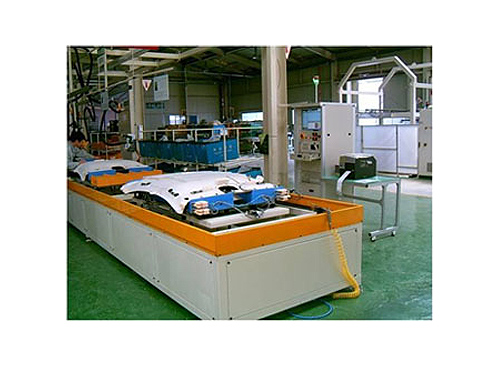

YF HEAD LINER 통전검사기


제품명		YF HEAD LINER 통전검사기

개요		YF HEAD LINER 기능 및 부품 검사기

설명		1. 검사항목 a) OHC Lamp 점등 및 전류검사 b) Room Lamp 점등 및 전류검사 c) 화스너 혼입 검사 d) Handle 및 Hook 유무 검사 e) Pad 유무 (Vision 검사) 2. 검사방법 a) Pusher 및 Slider Actuator 적용 b) Vision 검사 : Camera를 이용한 부품 유무 및 색상검사 c) Color 검사 : 부품 혼입 및 색상 검사 3. 부가항목 : 42” PDP Monitor, 생산현황판 적용. 4. 운용 Program : LabView

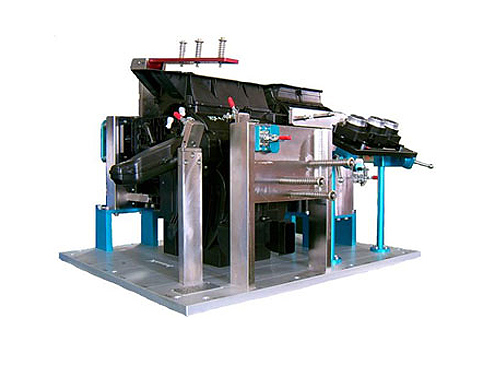

HVAC 측정 JIG


제품명		HVAC 측정 JIG

개요		자동차 공조 Unit(HVAC) 사출 조립물 측정용.

설명		a) Mount Hole b) EVAC Link Pipe c) Control 안착 Jig d) Joint Point 측정 e) Point Locking 장치 f) 이동대차 포함

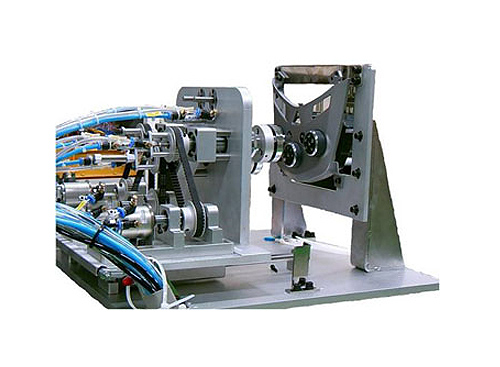

EMC 검사기


제품명		EMC 검사기

개요		전자파 발생 검사, 시료 구동방식, 제품 이외의 Actuator에는 무전압 구동.

설명		1. 전자파 발생 검사 2. 시료 구동방식 a) Knob Clamp Finger b) Knob Rotary c) Inside Knob Pusher & Button Pusher 3. 제품 이외의 Actuator에는 무전압 구동.

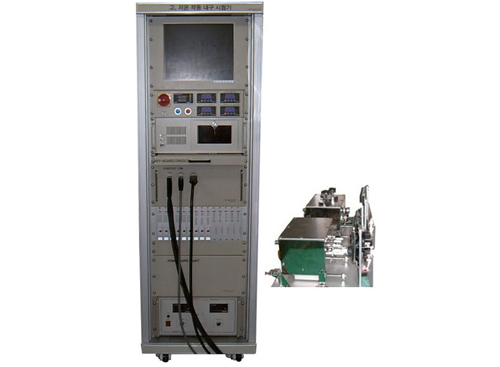

고온, 저온 내구성 검사기


제품명		고온, 저온 내구성 검사기

개요		검사물의 사용 최대, 최소 온도에서 각 부품의 내구성 검사를 목적으로 함.

설명		1. 검사물의 사용 최대, 최소 온도에서 각 부품의 내구성 검사를 목적으로 함. 2. 사용온도 a) -40℃ ~ +70℃ 3. 작동횟수 a) -40℃ : 2,000 Cycle b) +25℃ : 12,000 Cycle c) +70℃ : 6,000 Cycle

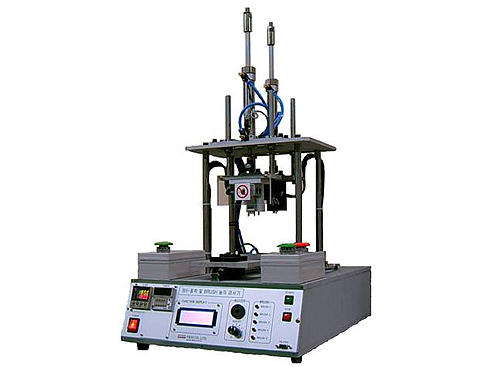

Brush 융착 및 검사기


제품명		Brush 융착 및 검사기

개요		Brush 융착 및 Brush height Check Tester

설명		1. Brush 융착 및 Brush height Check Tester 2. 3-Point Brush 융착 작업 a) Temperature Adjust b) Press Time Adjust c) Cartridge Type Heater 3. 융착 작업후 Brush Tension (Height) 검사 a) Contact Signal level Check Type

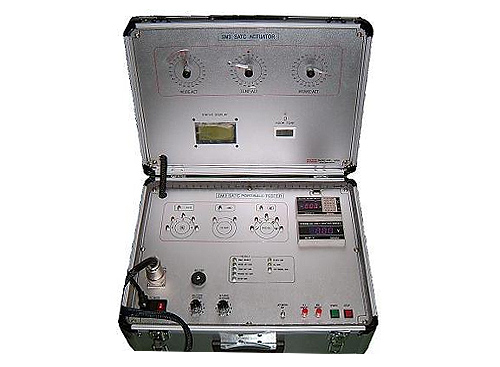

CAN 통신 기능 검사기


제품명		CAN 통신 기능 검사기

개요		Master-Slave Can 통신 Protocol을 Check하여 각 기능별 작동 누락 및 오작동 검사를 목적으로 함.

설명		a) 각 Actuator 작동 검사 b) 각 기능별 실부하 검사 기능 c) 각각의 작동별 Protocol Check d) 불량 발생시 경고음 발생

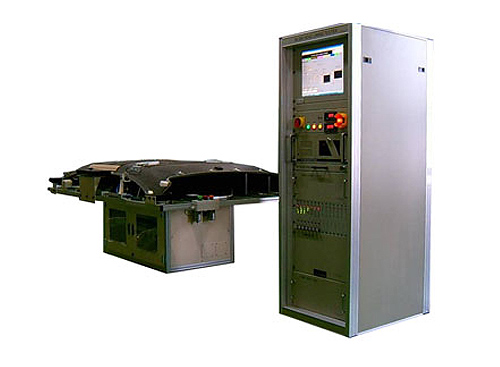

Head Lining 성능 검사기


제품명		Head Lining 성능 검사기

개요		- W-200용 검사기(Standard, Sun-Roof, Limousine) - H/L에 설치된 각종 부품의 유/무 및 부품 성능검사 - 검사항목별 Data가 Excel file로 처리 - 검사항목의 추가, 삭제가 용이.

설명		1. W-200용 검사기(Standard, Sun-Roof, Limousine) 2. H/L에 설치된 각종 부품의 유/무 및 부품 성능검사 3. 검사항목별 Data가 Excel file로 처리 4. 검사항목의 추가, 삭제가 용이. 5. 사양 a) 외부 공급전압 : AC220V / 1Phi b) Test DC Power Supply : 0~30V / 3A c) 전류검출 : Ampere Meter 적용 d) D/I, D/O, A/I, A/O Card 탑재 e) D/I.D/O 최대점수 : 16320점 f) A/I,A/O 최대점수 : 8160점 g) Bar-Code Printer 설치 h) H/L Clamping 장치 설치 6. 검사항목 a) LHD Mic 성능 검사 b) LHD/RHD Handle 유,무 검사 c) LHD/RHD 화장거울 작동 및 정격전류 검사 d) LHD/RHD 독서등 정격전류 검사 e) 각 Connector 유,무 검사 f) Hole Packing Cover 유,무 검사 g) 각종 Button 작동검사

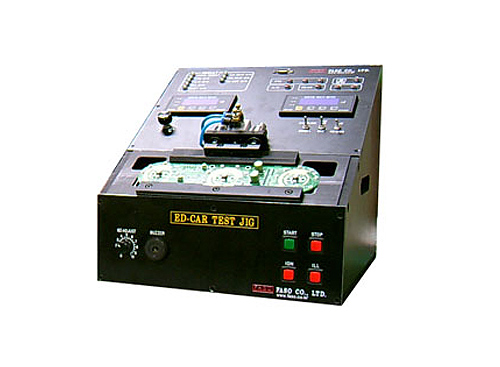

일체형 Controller 검사기


제품명		일체형 Controller 검사기

개요		조립완료 된 PCB Controller 기능 검사용.

설명		a) 검사 제어장치와 Jig가 일체형으로서 검사공간 최소화 b) 각 Mode 선택검사 가능 c) 실 부하 검사 가능 d) 불량 발생시 경고음 발생 e) 불량기능을 LED 점등으로 표시하므로 확인이 용이함
