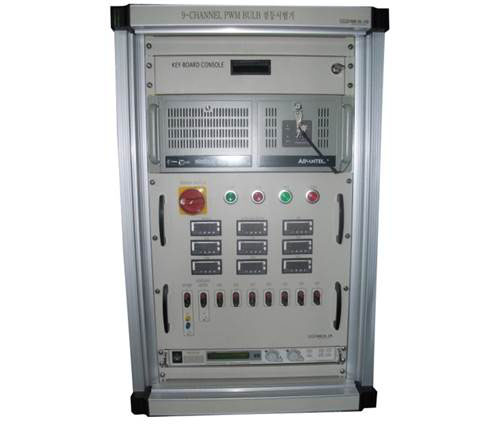

9-Channel Data Logger

제품명   9-Channel Data Logger

개요   자동차 Head & Rear Lamp Ass’y 점등 시험기

설명   a. Function

1). Position & Turn Signal & Head Lamp 용 7-Channel.
2). BI Function Check 용 1 Channel.
3). Levelling Device Actuator Check용 1 Channel
4). 각 Channel 별 Data Logging 처리.(Logging Time 설정 가능)
5). 부하용 Power 용량 : 0~30V / 10A
6). 적용 Soft-ware : LabView
7). 측정 Data Monitor Graphic Display

b. Discription

1). Head & Rear Lamp Ass’y 실부하 Test & 내구성 측정용 .





FSR24B-485 Card

제품명   FSR24B-485 Card

개요   Resistor Value Free Setting PCB Board

설명   a) Resistor Range : 0~1Mega Ohm
b) Channel : 24Ch
c) PCB Size : 228 x 145(4U 표준 Rack)
d) Interface : RS-485
e) Board Address : 0~255
f) Resistor Watt : 0.25W





Encoder 정/역 Pulse Counter

제품명   Encoder 정/역 Pulse Counter

개요   - Pulse Counter를 정방향시 증가, 역방향시 감소 - 정방향시 Encoder Pulse 출력, 역방향시 Encoder Pulse 출력 정지.

설명   1. 특징

a) Pulse Counter를 정방향시 증가, 역방향시 감소
b) 정방향시 Encoder Pulse 출력, 역방향시 Encoder Pulse 출력 정지.
c) 임의의 위치에서 역방향 작동시, Pulse 출력을 정지 후, 정방향으로 작동을 해도 역방향 개시 위치까지 도달 후 Pulse를 출력 함.
d) Couner 속도 : 초당 약 10,000Pulse


2. 설정 항목

a) Present Counter (현재 진행된 Pulse 수량)
b) Setting Counter (임의의 Pulse 갯수를 설정 함)
c) 1M Counter (Setting Counter에 Present. Counter가 도달시 출력되는 Output 총 수량)


3. 적용분야

a) Encoder Pulse Edge 신호를 필요로 하는 장치.
b) Conveyor등 정,역 움직임에도 항상 정확한 위치를 필요로 하는 장치.
c) Dot-Marking등 정확한 글씨형태 및 Font 누락 방지를 위한 장치.


4. 사양

a) 전원 : 220VAC 단상
b) Encoder 전원 : DC 24V (Marking Printer의 DC 24V 전원을 사용 함)
c) Encoder Type : Increment Type
d) Encoder Pulse : 기본 A, B상
e) Encoder 제어 출력 : 전압 출력 또는 Totem Pole 출력
f) Controller Size : W250 * H100 * D250 (mm) (현장 및 주문 조건으로 변경 될 수 있음)


5. 사용 방법

a) 설치 후 작동이 반대일 경우 A, B 상을 역으로 결선 하세요

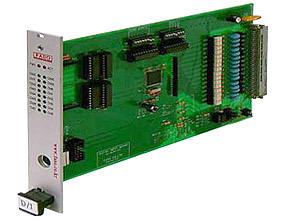

FSDI16-485 Card

제품명   FSDI16-485 Card

개요   Digital Input PCB Board

설명   a) Input Level : 0V / 5V / 12V / 24V
b) Channel : 16Ch.
c) PCB Size : 228 x 145(4U 표준 Rack)
d) Interface : RS-485
e) Board Address : 0~255

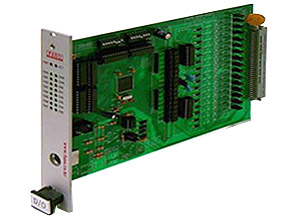

FSDO16-485 Card

제품명   FSDO16-485 Card

개요   Digital Output PCB Board

설명   a) Output Type : NPN(O.C) or Relay A접점(Dry-Contact/3A)
b) Channel : 16Ch.
c) PCB Size : 228 x 145(4U 표준 Rack)
d) Interface : RS-485
e) Board Address : 0~255

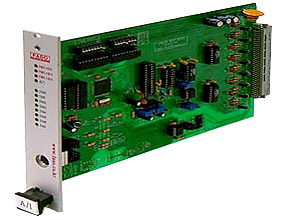

FSAI8-485 Card

제품명   FSAI8-485 Card

개요   Analog Input PCB Board

설명   a) Input Level : Single Ended : 0~10V, Differential : ±0~10V
b) Input 분해능 : 16 Bit
c) Channel : 8Ch.
d) PCB Size : 228 x 145(4U 표준 Rack)
e) Interface : RS-485
f) Board Address : 0~255

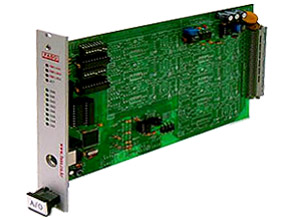

FSAO8-485 Card

제품명   FSAO8-485 Card

개요   Analog Output PCB Board

설명   a) Output Level : 0~10V
b) Output 분해능 : 16 Bit
c) Channel : 8Ch.
d) PCB Size : 228 x 145(4U 표준 Rack)
e) Interface : RS-485
f) Board Address : 0~255





현황판

제품명   현황판

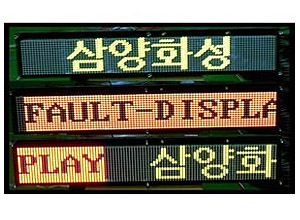

개요   Dot-Matrix를 적용, 64 x 64 Matrix로 한/영자 표현

설명   a) Dot-Matrix를 적용하여 글씨체가 수려함.
b) 64 x 64 Matrix로서 한글과 영문 표현 가능. (영문 16자 / 한글 8자 표시)
c) 문자의 흐름 표시를 상/하, 좌/우 임의로 설정할 수 있음.
d) 문자의 색상과 바탕의 색상을 임의로 설정할 수 있음.
e) Section(문자 및 바탕)별 최대 128항목 표시 가능.
f) 표시 항목 설정 작업은 PC를 사용하여 누구나 쉽게 작업 가능.

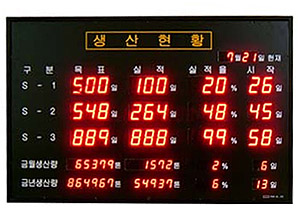

생산 현황판

제품명   생산 현황판

개요   각 Line별 생산량을 표시하여 관리의 효율을 높이기 위함.

설명   a) 현재일 : 자동변경(윤년자동처리)
b) 현재시간 : 자동변경
c) 월간목표 : Wire Remote Data Key-in
d) 금주목표 : Wire Remote Data Key-in
e) 실적 : 생산되는 제품을 Counting하여 Display함.
f) 달성율 : 목표와 실적의 Data로 자동 연산
g) 지나간 월간 실적이 Memory에 저장되어 필요할 경우 Data를 볼수있음.

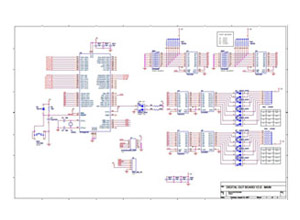

주문형 PCB 설계

제품명   주문형 PCB 설계

개요   User의 주문에 맞는 PCB설계 및 Art-Work.

설명   a) User의 주문에 맞는 PCB설계 및 Art-Work.

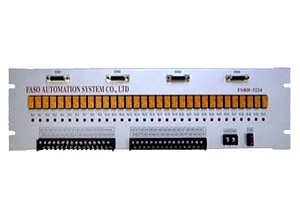

FSRB-3224

제품명   FSRB-3224

개요   표준 Rack의 Size. 5v/12v/24v 선택 가능.

설명   특징 :
a) 표준 Rack의 Size이므로 Rack Cover에 사용할 수 있으며, 중판에 사용시에도 공간활용이 용이함.
b) 5v/12v/24v를 선택사용할수있음.
c) Indicator를 설치하여 각 Relay의 동작 상태, 확인이 용이함.
d) Fuse를 설치하여 과전류 방지.
e) Relay의 구동은 Cable로 연결된 Connector를 사용하므로 작업이 용이함.
f) 역기전력을 방지하므로 Realy Coil을 보호함.


사양 :
a) 최대 사용 점점수 : 32 point
b) Demansion : W483 x H141 x D23
c) Carrying Current : 2A /1point
