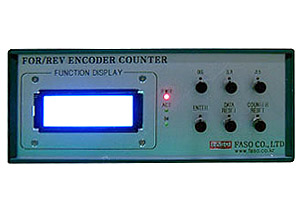

Encoder 정/역 Pulse Counter

1. 특징

a) Pulse Counter를 정방향시 증가, 역방향시 감소
b) 정방향시 Encoder Pulse 출력, 역방향시 Encoder Pulse 출력 정지.
c) 임의의 위치에서 역방향 작동시, Pulse 출력을 정지 후, 정방향으로 작동을 해도 역방향 개시 위치까지 도달 후 Pulse를 출력 함.
d) Couner 속도 : 초당 약 10,000Pulse


2. 설정 항목

a) Present Counter (현재 진행된 Pulse 수량)
b) Setting Counter (임의의 Pulse 갯수를 설정 함)
c) 1M Counter (Setting Counter에 Present. Counter가 도달시 출력되는 Output 총 수량)


3. 적용분야

a) Encoder Pulse Edge 신호를 필요로 하는 장치.
b) Conveyor등 정,역 움직임에도 항상 정확한 위치를 필요로 하는 장치.
c) Dot-Marking등 정확한 글씨형태 및 Font 누락 방지를 위한 장치.


4. 사양

a) 전원 : 220VAC 단상
b) Encoder 전원 : DC 24V (Marking Printer의 DC 24V 전원을 사용 함)
c) Encoder Type : Increment Type
d) Encoder Pulse : 기본 A, B상
e) Encoder 제어 출력 : 전압 출력 또는 Totem Pole 출력
f) Controller Size : W250 * H100 * D250 (mm) (현장 및 주문 조건으로 변경 될 수 있음)


5. 사용 방법

a) 설치 후 작동이 반대일 경우 A, B 상을 역으로 결선 하세요
