(주)화소

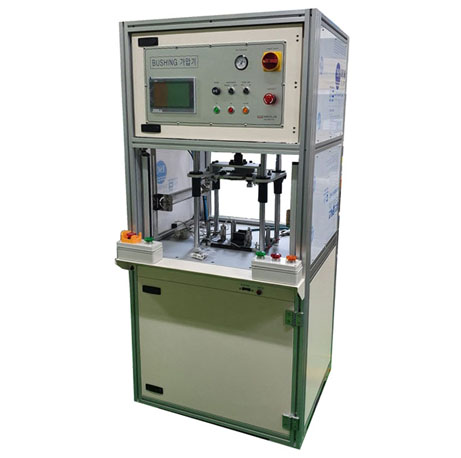

BUSHING 가압기

제품명   BUSHING 가압기

개요   자동차 Gear Lever Shift의 Mount Hole Bush를 장착하는 장비 임.

설명   1. Function

1). Tack-Time : 5 Sec
2). Air Pressure : 5Kg
3). 장착 Bush 수량 : 3 EA
4). 검사항목 : Bush 장착 검출기능
작업자 Safety Sensor 탑재.
5). 양, 불 선별 장치 포함 생산량 Counter 적용.
6). PLC Controller & Touch 적용.

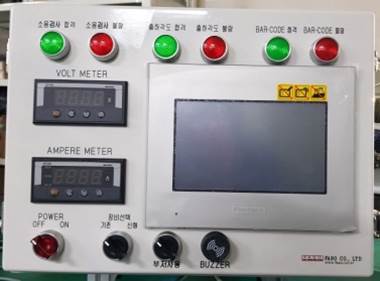

출하각도 & 바코드 Alignment

제품명   출하각도 & 바코드 Alignment

개요   자동차 Seat Motor 출하각도 Setting & 부착된 Bar-Code Label 틀어짐 각도를 검사하는 장비 임.

설명   1. Function

1). 소음검사 작동 (수동검사)
2). 출하각도 작동 값을 임의로 설정가능 및 자동 구동
Model 설정수 : 최대 100 종류
3). 검사 후 양품 투입 오류 방지 Cover 설치.
4). 출하검사 이후 Bar-Code Data & Label 부착 Angle을 검사함.
5). PLC Controller & Touch Panel 적용.
6). Tack-Time : 5Sec
7). 각도공차 : 1도 이내
8). Actuator 생산 Line 적용.(BOSCH)





Actuator 성능검사기

제품명   Actuator 성능검사기

개요   자동차 Actuator를 제작 후 후공정으로서 제품의 성능을 검사하는 장비

설명   1. Function

1). Tack-Time : 5 Sec
2). 제품검사 시간 : 20Sec
3). 4개의 검사 Zone으로 구성이 됨
4). 검사항목 : 회전각도 / 전저항 검사 / 작동전류 / 작동시간 / 직직성 검사
5). 검사 및 검사 Data 처리는 PC로 구성 됨
6). 자동으로 Torque 제어를 변경 할 수 있음
7). 자동으로 Bar-Code Label 부착이 가능 함.
8). 양, 불 선별 장치 포함 생산량 Counter 적용
9). PLC Controller & Touch & Servo 적용
10). 무인화 검사 적용





Kick-Down Switch 자동 선별기

제품명   Kick-Down Switch 자동 선별기

개요   자동차 Accelerator Pedal Kick-Down Switch 부품 성능 검사 선별 장비

설명   1. Function

1). 여러종류의 제품을 투입하면 Tension 별로 제품을 검사하여 분리 선별 함.
2). 2-Point Aging 작동 Zone과 Aging 횟수 선택가능 함.
3). Cycle Time : 10 Sec
4). 제품 하중 범위 : 9 ~ 12Kg.
5). 제품 하중검사 속도 변경 가능.
6). 하중검사 System은 Servo System을 적용 함.
7). 제품별 검사 Graph 화면표시 및 Data 저장.
8). 적용 Soft-ware : LabView
9). PC 및 Touch Monitor 적용.
10). Load-Cell 적용.

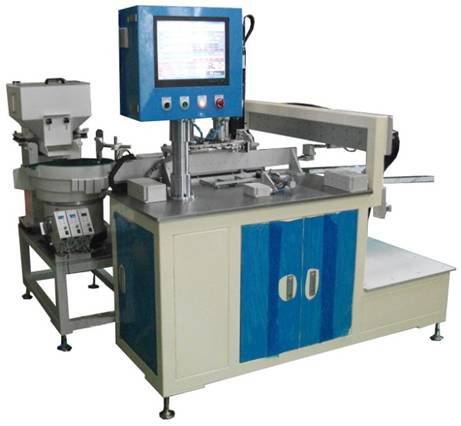

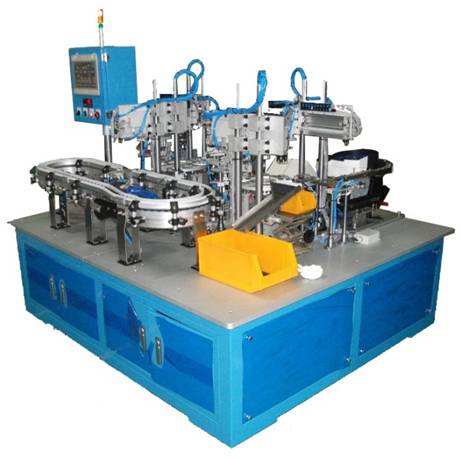

O-Ring 자동 삽입 장비

제품명   O-Ring 자동 삽입 장비

개요   Check Valve 오링 자동 삽입 장비.

설명   1. Function

1). Valve의 상/하면 O-Ring 삽입.
(상부 : 청색 / 하부 : 녹색)
2). Color Sensor를 적용하여, O-Ring 미삽입 검출.
3). Cycle Time : 4 Sec.
4). Valve Spring Tension 기능 검사.
5). 상/하부 제품 회전장치
6). Servo Index 적용.
7). O-Ring Pick-Up Gripper 적용.
8). 양, 불 선별 장치 포함 생산량 Counter 적용.
9). PLC Controller & Touch Panel 적용.
10). 무인화 생산 적용.

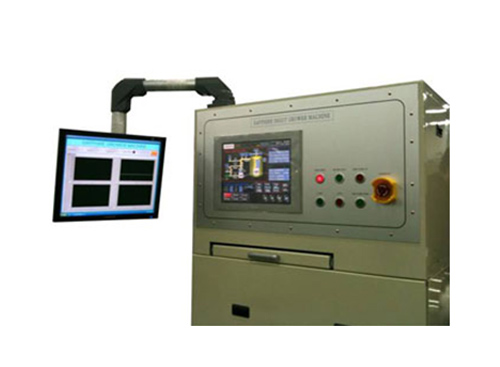

Sapphire Ingot Grower Controller

제품명   Sapphire Ingot Grower Controller

개요   반도체 Wafer 제작용 Ingot 장비 Controller.

설명   1. Function

a) 반도체 Wafer 제작용 Ingot 장비 Controller.
b) 다결정 방식의 키크로스 Grower Type.
c) Load-cell을 사용하여 하중측정.
d) Ingot Phi : 300mm.
e) Ingot 성장 Data Back-Up 기능 있음.
f) 작동 상태를 실시간으로 Monitoring.

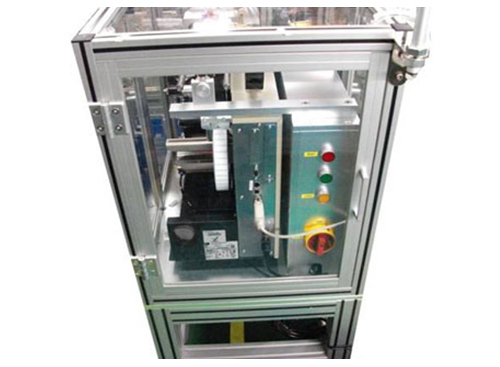

Bar-Code System

제품명   Bar-Code System

개요   Bar-Code Printing System

설명   1. Bar-Code Printing System

2. Function

a) 제품검사 후 양품일 경우 Bar-Code 자동생성.
b) Auto Labeller를 이용하여 자동 Label Attach.
c) 검사, 측정 Data Back-Up.

3. Discription

a) 제품 품질관리 이력 추적이 가능 함.

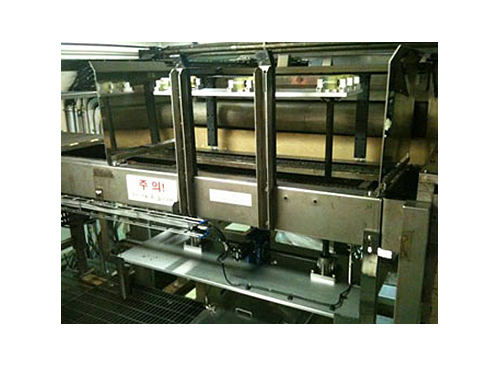

Tray Lifter

제품명   Tray Lifter

개요   Coffee 이송 Tray Lifter

설명   1. Coffee 이송 Tray Lifter

2. Function

a) Servo Motor Movement.
b) 상 ,하 Limit & Home Sensor
c) 2축 screw jack 적용.
d) 가,감속 & 작동 Speed Adjustment.

3. Discription

a) 한정된 공간에서 효율적인 이동 기능을 적용 함.

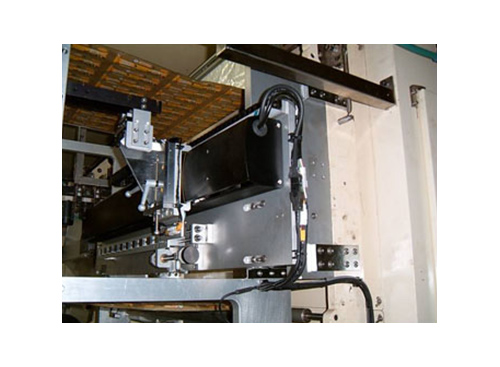

Auto Coding Machine

제품명   Auto Coding Machine

개요   Auto Coding Equipment.

설명   1. Auto Coding Equipment.


2. Film 포장지에 제조일자, 유효기간 Printing.


3. Function

a) 1개의 포장지에 10 Zone으로 구분 Printing함.
b) 이송거리 : 1m/0.8s 이내 (설정가능)
c) 거리, 속도, 가감속등을 Programming 가능.


4. Mechanism Ass'y

a) LM 및 Ball Screw 적용 Movement.
b) Servo Motor 적용

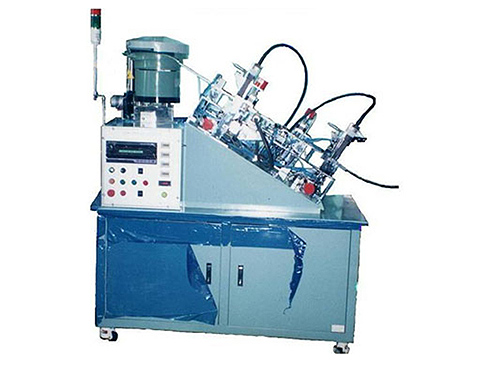

Core Printer

제품명   Core Printer

개요   동-피막 처리된 Core에 Etching 전-단계의 Printing 공정임.

설명   a) Part’s Feeder에의한 자동공급
b) Chute 내에서 Core 공정 처리
c) Servo Motion으로 Print Head 정밀 이송
d) Encoder Signal을 이용한 정밀 작동

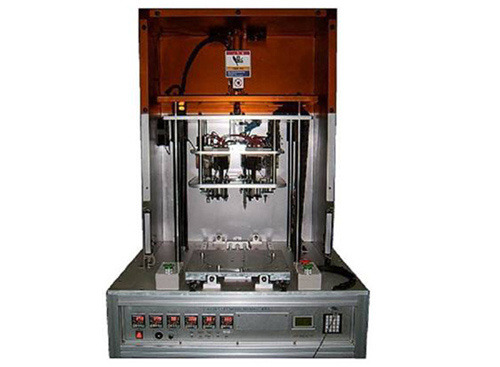

HD HEV LPT MOTOR TERMINAL 융착기.

제품명   HD HEV LPT MOTOR TERMINAL 융착기.

개요   HYBRIDE 자동차용 MOTOR제조 장비 융착기.

설명   1. HYBRIDE 자동차용 MOTOR제조 장비 융착기.


2. 융착 Point : 6


3. Terminal Point : 4 Section


4. 융착온도 : 380℃


5. 구동방식

a) 융착 시간 설정
b) 냉각 시간 설정
c) 총 생산 갯수 및 장비 Trouble Display
