(주)화소

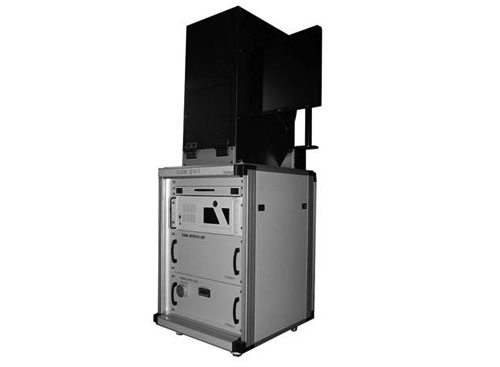

Vision 검사기


제품명		Vision 검사기

개요		Vision Visual 검사기

설명		a). Function. 1). Jig에 검사물 장착 후 암실로 회전 장착 됨 2). Strobe Type Illuminator 적용. 3). 문자 및 그림등의 형상 검사 가능. 4). Operator가 임의로 검사 조건을 설정 가능 함. 5). PC를 적용하여 각 검사 Data를 Back-Up함. b). Mechanism Ass’y 1). 암실을 적용하여 외란을 방지 함. 2). 암실 이동이 회전 Type이므로 검사시간 단축이 용이하며, 외관이 Simple함.

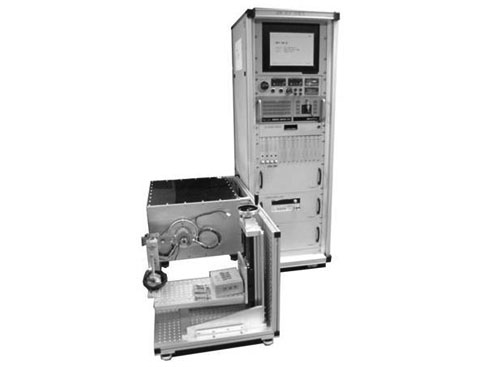

Full Function Tester


제품명		Full Function Tester

개요		Full Function Tester

설명		a). Function. 1). 생산제품의 모든 성능 및 기능을 실부하 혹은 유사부하를 이용하여 각각의 조건을 입력하고 각조건의 입력대비 출력의 기능을 검사함. 2). 각 검사 Data를 Back-Up 함. 3). 각각의 입,출력을 Operator가 설정 가능 함. 4). 제품의 Bar-Code 출력 및 Scanner로 이력 관리가 가능 함. b). Mechanism System 1). 제품 투입 및 배출을 제외한 무인 자동검사 기능임. 2). 각 신호는 Contactor Pin을 통하여 link됨.

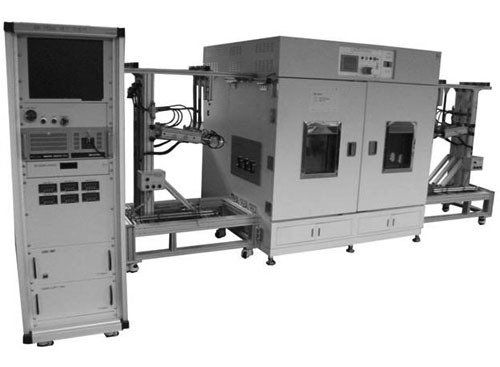

ABC Pedal 내구 시험기


제품명		ABC Pedal 내구 시험기

개요		자동차 Accel / Brake / Clutch Pedal 내구 시험기

설명		1. Function 1). Pedal 하중 측정. 2). Pedal의 작동 변위량 검사 가능. 3). Pedal에 실부하 Setting 가능. 4). -40~+80도의 환경에서 검사가 가능 함. 5). Air Receiver Tank 적용 6). 검사 불량 시 자동 Data 저장 기능 가능. 7). 적용 Soft-ware : LabView 8). 검사 Data Back-Up. 2. Discription 1). 개발제품의 성능 및 기능 검사용.

ATL 비틀림 성능 내구 시험기


제품명		ATL 비틀림 성능 내구 시험기

개요		자동차 변속기 Lever 성능 및 내구 시험기

설명		1. Function 1). Lever의 좌,우 비틀림 각도 측정. 2). 비틀림 각도 : 0.01도 측정 가능. 3). 설정 회전 범위에서 속도 가변 가능. 4). -40~+80도의 환경에서 검사가 가능 함. 5). 적용 Soft-ware : LabView 6). 검사 Data Back-Up. 7). 검사 불량시 자동 정지 기능 가능. 2. Discription 1). Lever의 기구적 성능 및 기능 검사용.

APM 성능 내구 시험기


제품명		APM 성능 내구 시험기

개요		자동차 Accelerator Pedal 성능 및 내구 시험기

설명		1. Function 1). Pedal 회전각도 측정. 2). Pedal 하중 측정. 3). 최대 초당 2회 검사 가능. 4). 내구 검사시 2단 속도 변경 가능. 5). 내구 검사 후 성능 시험 자동 진입 기능. 6). -40~+80도의 환경에서 검사가 가능 함. 7). 적용 Soft-ware : LabView 8). 검사 Data Back-Up. 9). 검사 불량 시 자동 Data 저장 기능 가능. 2. Discription 1). 개발제품의 성능 및 기능 검사용.

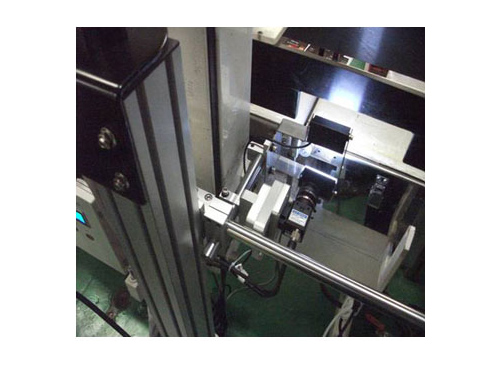

OCR Vision 검사기


제품명		OCR Vision 검사기

개요		제품 포장 Box 제조일 인쇄 불량 & 누락 검사기

설명		1. Function a) Bar-Type Illuminator 적용 b) Check Time : 70mS c) 불량 Ejector를 사용하여 불량 축출 d) 불량 image 저장기능을 사용하여 Setting 용이 함 2. Discription a) 제조일 및 유효기간 누락제품 출하를 사전에 차단 함

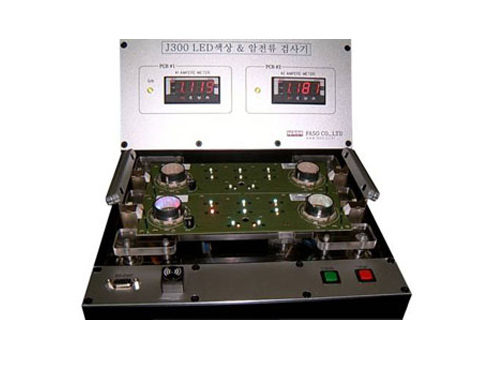

LIN 통신 LED 검사기


제품명		LIN 통신 LED 검사기

개요		LIN 통신 기능을 이용한 LED 점등 & 암전류 검사기

설명		1. Function a) LED 점등검사 b) 암전류 Specification 검사 c) 불량발생 경고등 설치 2. Discription a) LIN통신으로만 작동되는 LED 점등 검사

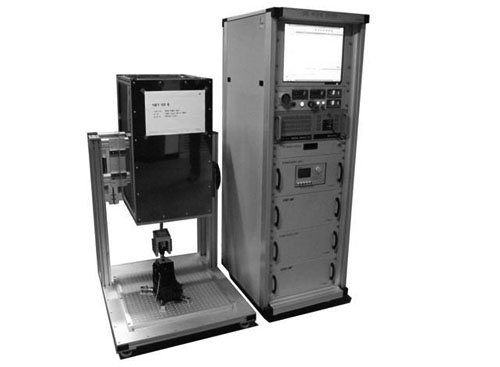

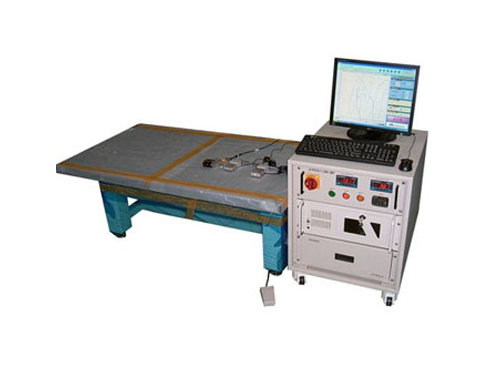

Lever 유격 측정기


제품명		Lever 유격 측정기

개요		자동차 Gear Lever 유격 측정기

설명		1. Function a) Note-Book PC 적용 b) Lever 유격 검사 c) Lever 하중검사 d) 접촉식 & 비접촉식 변위계 적용 e) Foot Switch 적용으로 사용의 편리성 증대 f) 제진대 Type Table 적용으로 제품안착 용이 g) 적용 Soft-ware : LabView h) 검사 Data Back-Up 2. Discription a) 시제품의 성능 및 기능 검사용

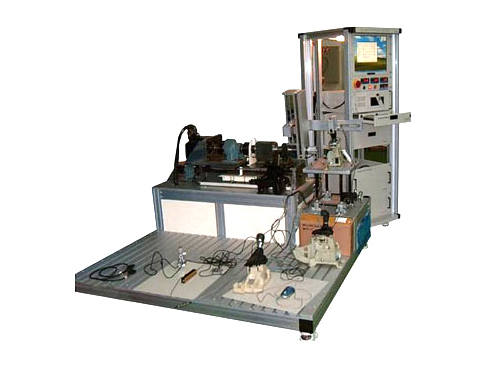

Lever 성능 검사기


제품명		Lever 성능 검사기

개요		자동차 Gear Lever 성능 검사기

설명		1. Function a) Lever 작동 하중 검사 b) Lever 유격 검사 c) X-Y, 2축 Servo Motor 적용 d) 작동 Speed & Stroke 설정가능 e) Laser Beam을 이용한 Center 설치 용이 함 f) 안착 Table의 높이 조절이 용이 함 g) T-Bed를 적용하여 활용성 증대 h) 적용 Soft-ware : LabView i) 검사 Data Back-Up 2. Discription a) 시제품의 성능 및 기능 검사용

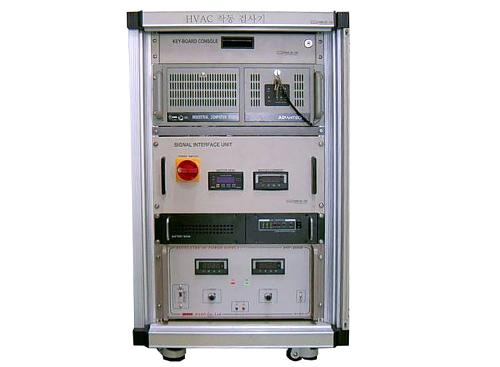

HVAC 작동검사기


제품명		HVAC 작동검사기

개요		HVAC 기능 검사기

설명		1. Function a) Actuator 작동 및 Feed-Back Data 검사 b) Ionizer 작동 및 Feed-Back Data 검사 c) Blower Motor 작동, 진동 및 RPM 검사 d) PTC 기능 검사 e) Evap Sensor 기능검사 f) Water Sensor 기능검사 g) 적용 Soft-ware : LabView h) 검사 Data Back-Up 기능 있음 2. Discription a) 제품의 성능 및 불량 사전 검출

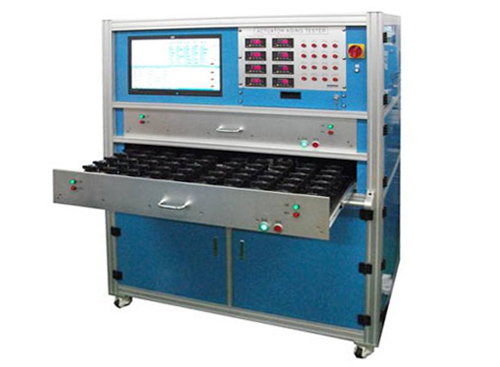

Actuator Aging Tester


제품명		Actuator Aging Tester

개요		Actuator 수명 검사기

설명		1. Function a) 2단 제품 적재 b) 제품수량 : 120 Set c) 작동과 휴지 시간을 임의로 변경 가능 d) 적용 Soft-ware : LabView e) 검사 Data Back-Up 기능 있음 f) 작동 상태를 실시간으로 Monitoring 2. Discription a) 제품의 성능 및 불량 사전 검출

Actuator 실부하 각도 검사기


제품명		Actuator 실부하 각도 검사기

개요		자동차 공조용 Actuator 각도 검사기

설명		1. 검사방식 a) 실부하 설정 (4Kg ~10Kg) b) Master Gauge Plate를 이용하여 정위치 확인 c) 검사 시료 Setting d) 시료를 작동하여 전류검사 e) 시료를 작동하여 위치별 각도 검사 2. 구동방식 a) Actuator에 규정전압을 인가하여 작동함 3. Torque 장치 a) Slip Clutch 적용

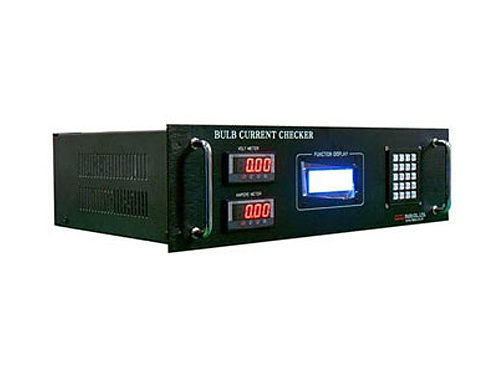

Bulb Current Checker


제품명		Bulb Current Checker

개요		부하 정격 전류 검사 장치

설명		1. Function a) 각 부품 별 공급 전압 자동 선택 b) 측정 최대값 및 최소값 설정으로 양/불 판정 c) 돌입전류의 안정시간 : 최대 0.8sec d) 4개의 Mode를 선택 및 Programming 가능 e) 양품 및 불량 신호 : Dry-Contact으로 출력 f) 3U Rack Type g) 최대 부하전류 : 32 Ampere h) 무접점 Power Driver 적용으로 Maintenance 최소화 함

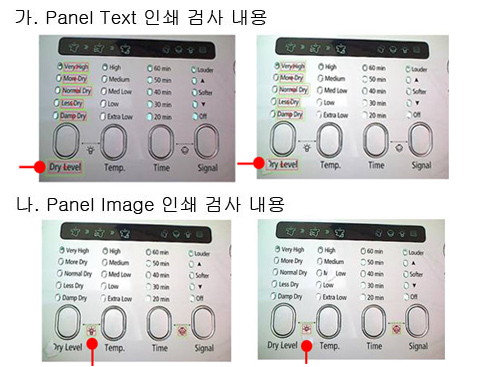

문자 및 형상 검사 Vision System


제품명		문자 및 형상 검사 Vision System

개요		세탁기 Panel Text 및 Image 인쇄 Vision 검사

설명		1. Function a) 글씨 인쇄불량 검사 b) Image 인쇄불량 검사 c) 불량 배출 방법 : I/O Interlock & 통신 방식 d) Accept Counter 기능 2. Mechanism Ass’y a) Conveyor Movement b) Camera 탑재 Movement

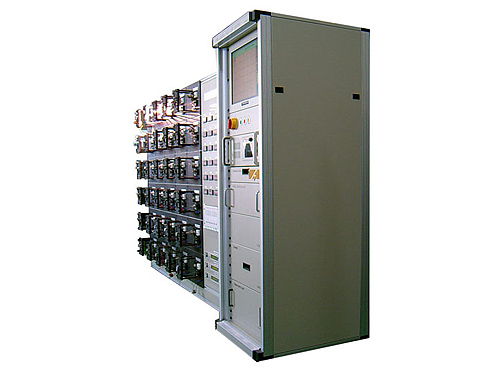

PWM 방식 Bulb Life Tester


제품명		PWM 방식 Bulb Life Tester

개요		PWM Type Bulb Life Tester

설명		1. Function a) Frequency : 1~200Hz b) 평균값의 측정전압 설정으로 입력전압대비 Duty비 자동 변경 c) 가동 및 휴지시간 설정 가능 & 무한 설정 가능 d) 전압 변동 폭 : 최대 ± 0.01Volt.(Not Blinking 조건) e) 전류 측정 정도 : 0.01Amp f) 사용전압 : 5.5V~30VDC g) 최대 부하전류 : 37Amp.(Typ 10A) h) 부하 단락시, 자동 회로 차단 i) 과부하 및 부하 단락시 검사 자동 중단 j) 측정 Data Back-Up 및 Graph 표시 k) 측정 Data Excel 변경 가능 l) 1차전압 : AC220V / 1-Phase / 12KW 2. Mechanism System a) 적용 Lamp : H1, H4, H7, 그외 다품종 적용 가능 b) 최대 측정 Lamp 수량 : 30 EA c) 눈부심 방지 차광막 설치
